İnverterin iş prinsipi nədir?

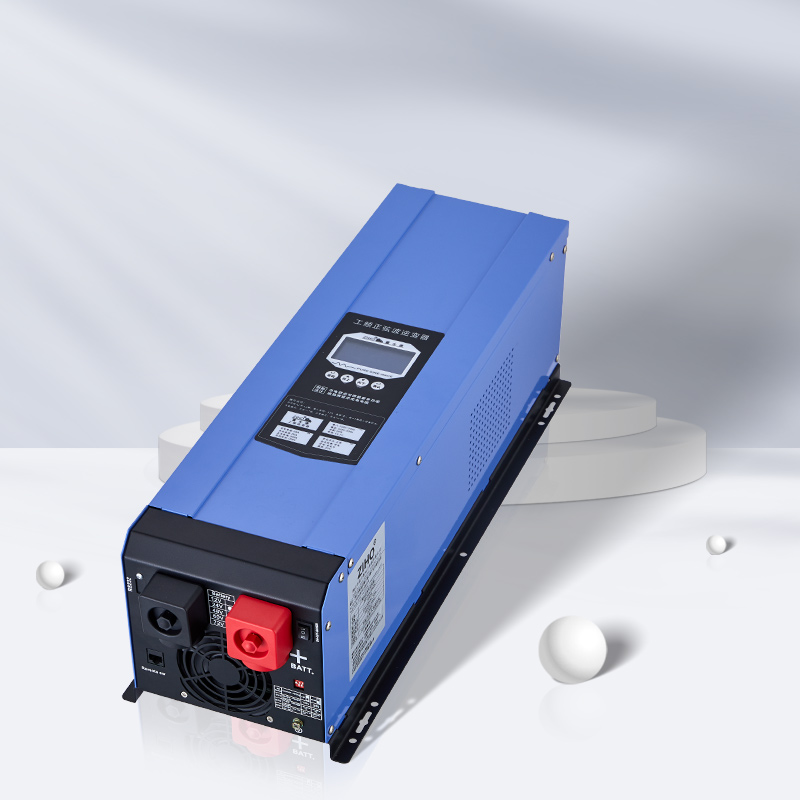

Dostlar, prinsipiinverterƏvvəlcə DC-yə çevrilməkdir. Sonra DC-ni AC-ə keçmək üçün elektron komponentlərdən istifadə edin. Ümumiyyətlə, daha yüksək gücü olan inverter thyristor istifadə edir. Və müəyyən bir sıra içərisində tezliyi tənzimlənən etmək üçün tənzimlənən bir tezlik cihazı təyin edin. Motorun inqilablarının sayına nəzarət etmək üçün istifadə olunur. İnqilabların sayı müəyyən bir sıra daxilində tənzimlənə bilər. İnverter, AC Motorsun sürət tənzimlənməsində geniş istifadə olunur. Dəyişən tezlik sürət tənzimlənməsi texnologiyası müasir güc ötürmə texnologiyasının vacib bir inkişaf istiqamətidir. Power Electronics Technology-nin inkişafı ilə AC Tezlik Dönüşüm Texnologiyası tədricən nəzəriyyədən təcrübəyə qədər yetkinləşdi. İnverterin təkcə hamar sürət tənzimlənməsi, böyük diapazon, yüksək səmərəlilik, kiçik başlanğıc cərəyan, sabit bir əməliyyat, eyni zamanda açıq enerji qənaət effekti var. Buna görə, AC dəyişən tezlik sürətinin tənzimlənməsi, ənənəvi sürüşmə sürətinin tənzimlənməsi, dəyişən dirək sürətinin tənzimlənməsi, DC sürət tənzimlənməsi və digər sürət tənzimlənməsi sistemləri, tekstil, çap və boyama, tüstü maşın istehsal xətti və binalar, su təchizatı və digər sahələrdə daha çox istifadə olunur. Bu, ümumiyyətlə, düzbəçi dövrə, hamarlaşdıran dövrə, idarəetmə dövrə, inverter dövrə və s. Kimi bir neçə hissəyə bölünür.

1. Düzəltmə dövrəsi

Düzgün dövriyyəsinin funksiyası AC gücünü DC gücünə çevirməkdir. Düzgün dövrəsi ümumiyyətlə ayrı bir düzəliş moduludur.

2. Hamarlaşdıran dövrə

Hamarlaşdıran dövrə, düzçüdə enerji təchizatı və düzəldilmiş DC gərginliyində olan 6 dəfə bir tezlikli bir nakelli bir gərginlikdən ibarətdir. Bundan əlavə, inverter tərəfindən yaradılan pulsasiya edən cərəyan da DC gərginliyinin dalğalanmasına səbəb olur. Gərginlik dalğalanmalarını yatırmaq üçün induktor və kondansatçılar pulsasiya edən gərginliyi (cari) udmaq üçün istifadə olunur. Ümumiyyətlə, ümumi məqsədli inverter enerji təchizatı üçün DC hissəsi əsas dövrə üçün bir marjaya malikdir, buna görə induktor, bu da süzülür və sadə bir kondansator filtrləmə və hamarlaşdırıcı dövrə istifadə olunur.

3. Nəzarət dövrə

İndiki vaxtda dəyişən tezlik sürət tənzimləyicisi əsasən 16 bit və ya 32 bit mikroiontroller və ya DSP-dən idarəetmə nüvəsi kimi istifadə edir, bununla da tam rəqəmsal nəzarəti həyata keçirir.

İnverter, tənzimlənən çıxış gərginliyi və tezliyi olan sürətli tənzimləmə cihazıdır. Nəzarət siqnalını təmin edən dövrə əsas nəzarət dövrə adlanır. Nəzarət dövrə aşağıdakı dövrələrdən ibarətdir: Tezlik və gərginlik "əməliyyat dövrə", əsas dövrənin "gərginliyi və cari aşkar dövrəsi" və motorun "sürət aşkarlanması dövrəsi". Əməliyyat dövrəsinin idarəetmə siqnalı "sürücü dövrə" və inverter və motorun "qoruyucu dövrə" ə göndərilir. İnverter tərəfindən qəbul edilən nəzarət metodu sürət nəzarəti, tork nəzarəti, pid və ya digər üsullardır. 4 inverter dövrə inverter dövrə düzəldici dövrənin əksinədir. İnverter dövrə, DC gərginliyini tələb olunan tezliyin ac gərginliyinə çevirir və yuxarı körpünün və alt körpünün elektrik açar cihazlarını müəyyən bir zamanda açır və söndürür. Beləliklə, 120 ° elektrik bucağının bir fazalı fərqi olan üç fazalı bir gərginlik, U, V və W-də çıxış terminallarında əldə edilə bilər.
